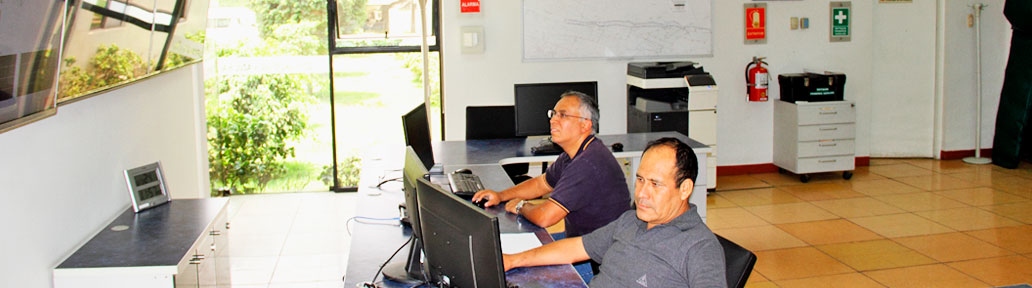

17.- SISTEMA DE CONTROL Y MONITOREO (SCADA)

El SCADA toma la información de todos los sensores y actuadores que intervienen en el proceso de planta o ubicados en los diferentes pozos.

Las señales analógicas o digitales son concentrados por un PLC; la información recolectada es almacenada en una arquitectura de red que cuenta con dos servidores, uno en actividad y el otro backup.

Esta información es compilada por un software llamado INTOUCH, el cual permite la visualización dicha información a manera de reportes y gráficos de tendencia.

Las funciones principales de los instrumentos de la Planta Potabilizadora puestos “en el campo” y conectados al sistema SCADA son las siguientes:

• Medición de caudal.
• Medición de pH.
• Medición de turbiedad.
• Medición de cloro residual.
• Medición de nivel en los tanques de almacenamiento de insumos químicos. Los sensores transmitirán una señal de alarma en caso de bajo nivel en el mismo tanque.
• Medición de peso de los cilindros auxiliares de cloro.
• Detectores de fugas de cloro.
